TIL : 1계층(물리 계층)의 역할과 개요

1계층 : 물리계층

역할

• 케이블이 연결되어 있는 기기에 신호를 전달하는 것 ( 송신에서는 마지막이지만 수신에서는 첫 번째 )
• 케이블에 대한 규칙도 1계층에서 정해져있다.

통신매체

• 신호가 지나는 파이프 역할을 하는 것
• 전기신호를 사용하는 동선과 광신호를 사용하는 광파이버가 있다.
  • 동선 : UTP -> 두 대가 한 쌍인 동선 네 쌍으로 이루어져 있다
• NIC : LAN 용 케이블을 위해 신호 -> 데이터 변환 (인터페이스, UTP, 광파이버 등과 연결된다.)
• DCE : WAN 용 인터페이스



신호와 충돌

신호 : 인터페이스가 비트 -> 신호, 신호 -> 비트로 변환한다.

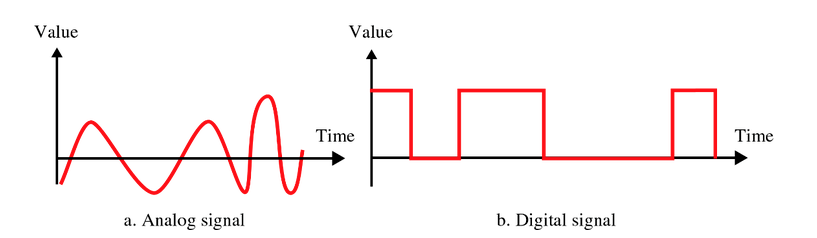

• 아날로그 신호
• 디지털 신호
  • {ON, OFF} 전압을 {1,0} 으로 표현하기 쉽다!
• 통신속도: 1초 동안 전해지는 비트 수 (BPS)

신호에 발생하는 문제

• 신호의 감쇠 : 긴 케이블을 지나는 동안 신호가 약해진다. (증폭기 설치로 해결할 수 있다.)
• 노이즈, 간섭 : 어떤 원인에 의해 형태가 무너짐 (케이블에 쉴드를 설치하여 해결할 수 있다.)
• 충돌 : 신호가 보내지는 도중에 다른 신호를 보내는 경우 발생한다. (1. 신호를 보내는 타이밍을 엇갈리게 한다, 2. 신호가 지나는 길을 나눠준다.)
