TIL : 2계층의 역할과 개요

2계층의 역할과 개요

• 세그먼트 범위에서의 데이터 전송에 관한 규정
• 신호의 송신 전이나 수신 후에 바르게 데이터를 송수신하는 순서



프레이밍과 신호의 동기

• 1계층에서 다루는 신호와 케이블 등에 따라 2계층의 규격이 달라진다.
• 3계층 이상에서는 LAN과 WAN은 동일한 규칙을 갖는다.
• 프레이밍 - 1계층에서 주고받은 신호를 비트화 (프레임화)



2계층 주소와 이더넷

• 어드레싱 - 주소(데이터를 보내는 상대와 자신을 특정하는 데이터)를 어떻게 사용하는지 정의
• 유니캐스트 : 1대 1 통신
• 브로드캐스트 : 전원, 모두에게 메세지를 보내는 데이터 통신
• 멀티캐스트 : 1대 다수



MAC주소

• 인터페이스에 지정된 고유 주소(48bit)
• 각각의 기기는 유니캐스트 주소를 적어도 한 개 갖고 있다.
• 라우터처럼 복수의 인터페이스를 가진 기기는 인터페이스마다 유니캐스트 주소(유일!)를 갖는다.



이더넷

• LAN의 2계층 규칙

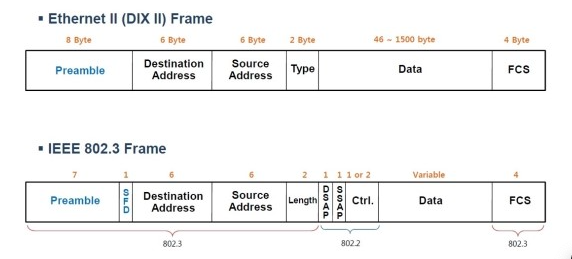

• 이더넷에서 사용하는 2계층 PDU : frame

• 수신처 주소
• 송신처 주소
• 타입 : 데이터 종류
• ---이더넷 헤더----
• payload : 전송 데이터
• ------------------
• fcs : 에러 체크, 에러가 있었던 프레임은 파기되고 파기 사실은 송신측에 고지하지 않는다.
• ---이더넷 트레일러---



이더넷 동작

• 수신한 프레임의 수신처 MAC주소를 보고 자기에게 온 것 외에는 파기한다.
• CSMA/CD 엑세스 제어
• CS - 누군가 송신하고 있다면 송신X
• MA - 아무도 송신하고 있지 않다면 송신한다.
• CD - 송신 후 충돌이 있었다면 재수행한다.
